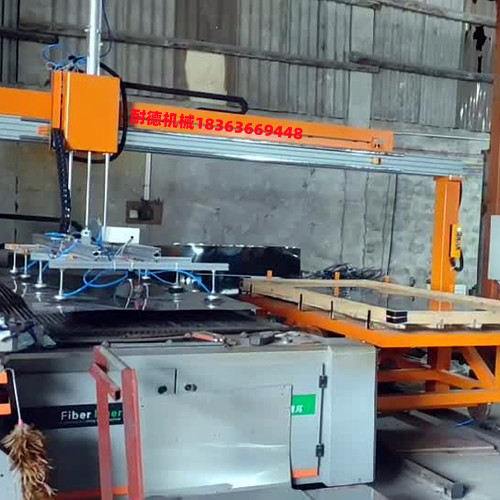

激光切割机自动上料机NDK3-6000
激光切割机自动上料机NDK3-6000系列是根据厚0.1-3mm、宽1500x6000mm的金属板材设计的激光切割机替代人工的自动上料设备，极大提高送料精度，降低人工成本，实现自动送料和卸料，为后续激光切割自动化生产提供技术基础。
服务热线: 18363669448 立即咨询产品介绍
一、激光割自动上料机组成部分：1.桁架机械手，2.真空（磁力）吸盘总成，3.备料台车，4.电气控制系统
二、工作原理：
1. 钢板上料到备料台车中间位置，定位精度范围前后条料偏摆在50mm以内；
2. 数控移动备料台车移动到备料区；
3. 启动数控上料机采用真空吸盘将材料吸起，送至激光切割机中间位置经过二次定位（二次定位精度±0.2mm）后；
4. 真空吸盘返回备料区，激光切割机开始切割作业；
5.重复上述动作3和4动作，直到切完每块钢板。
三、性能参数：
|
耐德NDK3-6000激光割自动上料机参数性能 |
|
|
材料尺寸（长x宽） |
1500x6000mm |
|
材料厚度mm |
0.1-3mm |
|
机床调节高度mm |
±100mm |
|
送料精度 |
≤±0.4mm |
|
位移速度 |
10mm/s |
|
材料吸取方式 |
真空吸盘或者电磁吸盘 |
|
吸盘移动方式 |
可选伺服控制或者气缸控制 |
|
备料台车 |
可选固定台车或者可移动台车 |
四、送料设备主要组成
|
序号 |
部件名称 |
参数 |
数量 |
单位 |
备注 |
|
1 |
丝杆 |
台湾32滚珠丝杆 |
根 |
2 |
可选齿条 |
|
2 |
导轨 |
台湾30直线导轨 |
根 |
4 |
|
|
3 |
伺服电机 |
大功率伺服电机 |
台 |
3 |
|
|
4 |
吸盘 |
真空吸盘或者电磁吸盘 |
只 |
6 |
|
|
5 |
系统 |
信捷高性能数控系统 |
套 |
1 |
可选 |
|
6 |
电缆 |
上海易初 |
套 |
1 |
|
|
7 |
气动系统 |
台湾亚德客气动系统 |
套 |
2 |
|
|
8 |
电气系统 |
施耐德 |
套 |
1 |
|
六、工艺过程对比：
|
序号 |
工艺过程 |
目前方式 |
改造后方式 |
技术要求 |
|
1 |
自动上料 |
通过人工上板 |
通过真空吸盘自动上板 |
将剪好的板材放置于料架上，通过真空吸盘运动自动上板。 |
|
2 |
数控送料自动定位 |
人工移动板条通过基准定位 |
数控机床使板材自动定位 |
1、定位精度≤±0.3mm；2、由数控机床自动定位。 |
|
4 |
自动收料部分 |
由1名操作者将冲完的板材人工接走 |
数控机床将材料自动接走 |
收料部分运行平稳 |
